DVES 560-G.6IF OL (400 V)

DVES 560-G.6IF OL (400 V)

A05-56047

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50/60
  • Moc znamionowa (pobór) [kW] : 3,01
  • Obroty [min⁻¹] : 1550
  • Prąd znamionowy [A] : 4,62
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylator stosowany jest w instalacjach wyciągowych w centrach handlowych, supermarketach, zakładach produkcyjnych, warsztatach, basenach, kuchniach, salach restauracyjnych, toaletach, magazynach, garażach parkingowych, budynkach gospodarczych i innych.
Przystosowany jest do montażu na dachach płaskich, jednospadowych, dwuspadowych, łukowych i szedowych (pilastych). Posiada wyrzut pionowy.

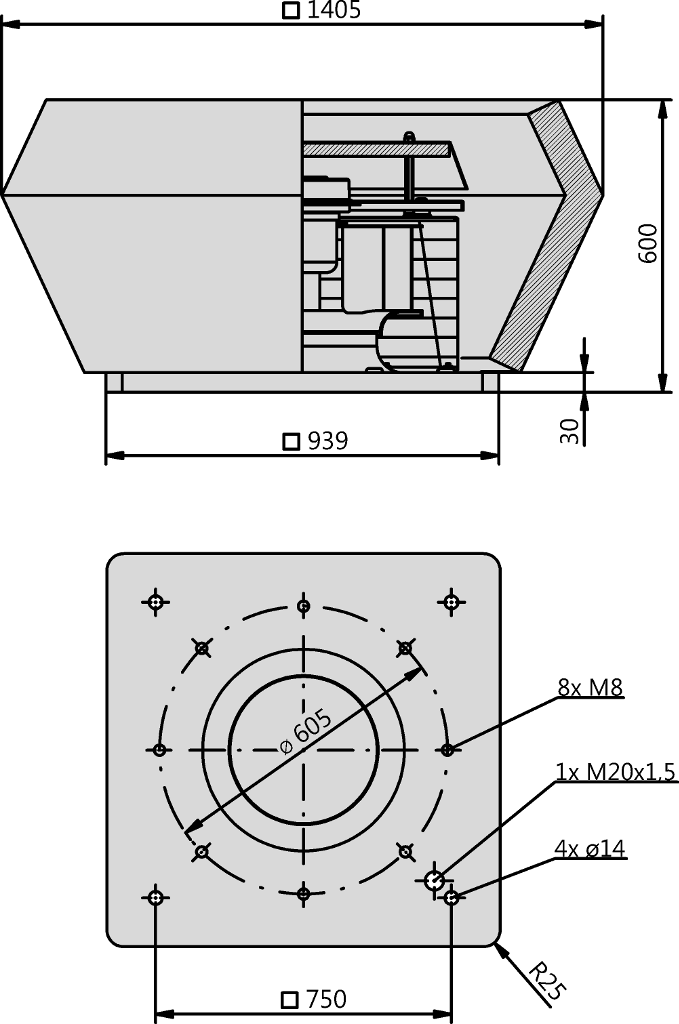

Obudowa

Izolowana akustycznie obudowa wentylatora wykonana jest z aluminium odpornego na działanie wody morskiej.
Wyposażona jest w podstawę ze zintegrowaną dyszą wlotową z ocynkowanej blachy stalowej. Osłonę silnika w postaci kosza, będącego zabezpieczeniem przed dotykiem bezpośrednim, stanowią stalowe pręty pokryte powłoką z tworzywa sztucznego.

Wirnik

Koło wirnikowe z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego na bazie PA6 (poliamid). Osadzane jest bezpośrednio na obudowie silnika.
Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.

Podłączenie elektryczne

Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.
Zamontowany wyłącznik serwisowy dostarczany jest w standardzie.

Silnik

Napęd wentylatora stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP54. Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji. Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Stan wbudowanego zabezpieczenia termicznego silnika sygnalizowany jest przez przekaźnik alarmowy.

Sterowanie

Regulacja prędkości odbywa się za pomocą sygnału 0-10V lub potencjometru (akcesoria).

Status ErP

Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (WE) nr 327/2011, obowiązujące od 01.01.2018 r.
Wentylator nie podlega Rozporządzeniu Komisji (WE) nr 640/2009.

Charakterystyka

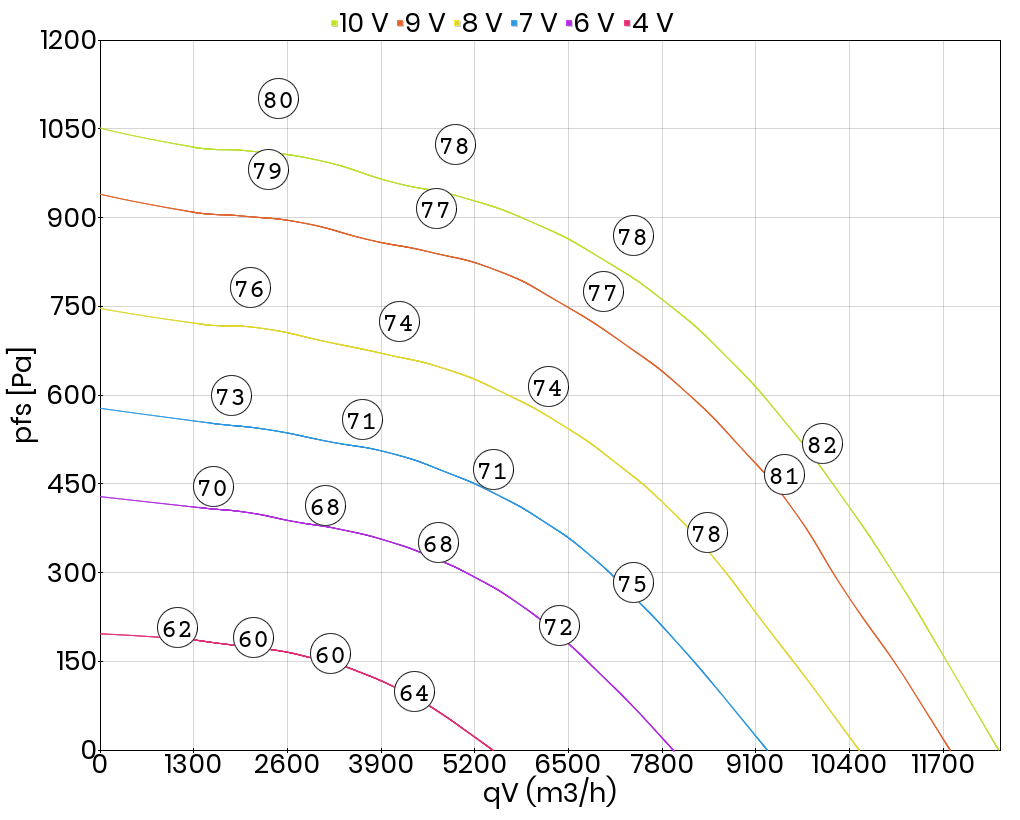

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN ISO EN 5801 dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA8 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5, zgodnie z normą DIN 45 635 rozdział 38, można wyznaczyć na podstawie wzorów.
  • LWA5 = LWA8 + 1 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 400
Częstotliwość [Hz] 50/60
Moc znamionowa (pobór) [kW] 3,01
Obroty [min⁻¹] 1550
Prąd znamionowy [A] 4,62
Maks. temp. medium [°C] 50
Klasa szczelności silnika IP 54
Rodzaj silnika z komutacją elektroniczną (EC)
Wyrzut pionowy
Izolacja akustyczna tak
Łopatki wirnika do tyłu
Wersja EX nie
Odporność na wysokie temperatury nie
Chemoodporność nie
Schemat podłączeniowy 01.390
Regulacja obrotów sygnałem 0-10 V
Masa [kg] 86
