Wentylatory

Zerobox Revolution

Z 160.3CA R2

Z 160.3CA R2

F05-16013

Cechy główne
  • Zasilanie [V] : 230
  • Częstotliwość [Hz] : 50
  • Moc znamionowa (pobór) [kW] : 0,060
  • Prąd znamionowy [A] : 0,26
  • Obroty [min⁻¹] : 2465
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylator kanałowy Z 160.3CA R2 (z typoszeregu Zerobox Revolution) znajduje zastosowanie w nowoczesnych systemach wentylacyjnych (nawiewnych i wywiewnych), w których wymagane są szczególnie niskie poziomy hałasu. Charakteryzuje się wysokim sprężem i wysoką sprawnością.
Przystosowany jest do montażu w kanałach o przekroju kołowym, w suficie podwieszanym. Przeznaczony jest do pracy ciągłej. Może być montowany w dowolnej pozycji.

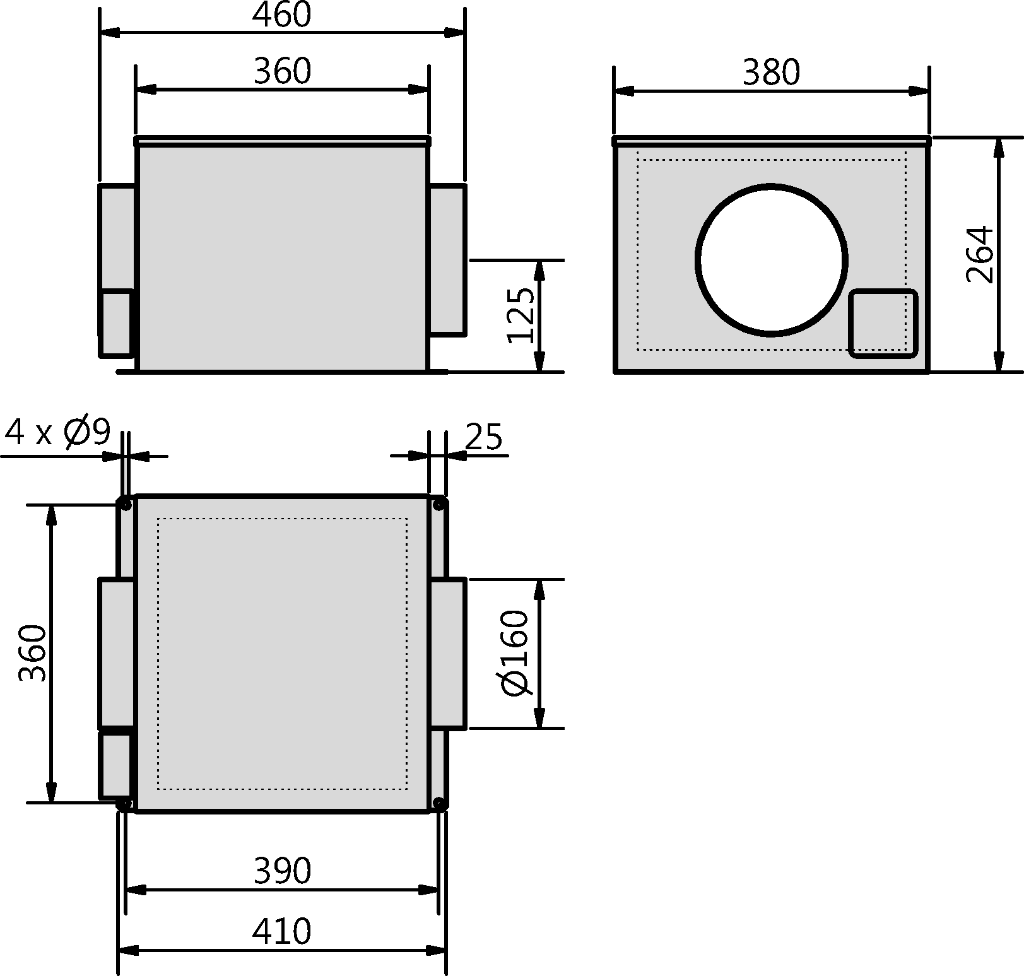

Obudowa

Obudowa wentylatora wykonana jest z ocynkowanej blachy stalowej. Od strony wlotowej i wylotowej zastosowano znormalizowane króćce przyłączeniowe wyposażone w gumowe uszczelki. Konstrukcja zbliżona jest do tłumika. Izolację akustyczną stanowi 40 mm warstwa wełny mineralnej, zabezpieczona od wewnątrz perforowaną blachą.
Zdejmowana klapa rewizyjna ułatwia czyszczenie i konserwację wentylatora. Zespół wirnik-silnik oraz spiralną obudowę wewnętrzną łatwo można wymontować.

Wirnik

Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z tworzywa sztucznego. Osadzane jest bezpośrednio na obudowie silnika. Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 21940-11 w klasie G 6.3.

Podłączenie elektryczne

Podłączenia zasilania dokonuje się przez puszkę podłączeniową znajdującą się na obudowie wentylatora, wykonaną w klasie szczelności IP44. Wentylator powinien zostać podłączony zgodnie ze znajdującym się w puszce schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatora stanowi silnik z wirującą obudową o regulowanej napięciowo prędkości obrotowej, wykonany w klasie szczelności IP44.
Izolacja uzwojenia odpowiada klasie F i dodatkowo jest impregnowana przed wilgocią.
Zastosowane łożyska toczne są szczelnie zamknięte z obu stron i nie wymagają obsługi.

Zabezpieczenie termiczne silnika

Silnik zabezpieczony jest przed przegrzaniem termokontaktem typu bimetalicznego, wbudowanym szeregowo w obwód uzwojenia. W przypadku wzrostu temperatury uzwojenia następuje przerwanie obwodu zasilania silnika i wyłączenie go. Ponowne załączenie odbywa się samoczynnie po ostygnięciu silnika.

Status ErP

Wentylator spełnia wymagania rozporządzenia wykonawczego Dyrektywy ErP (2009/125/WE), tj. Rozporządzenia Komisji (UE) nr 1253/2014 (Lot6), obowiązujące od 01.01.2018 r.

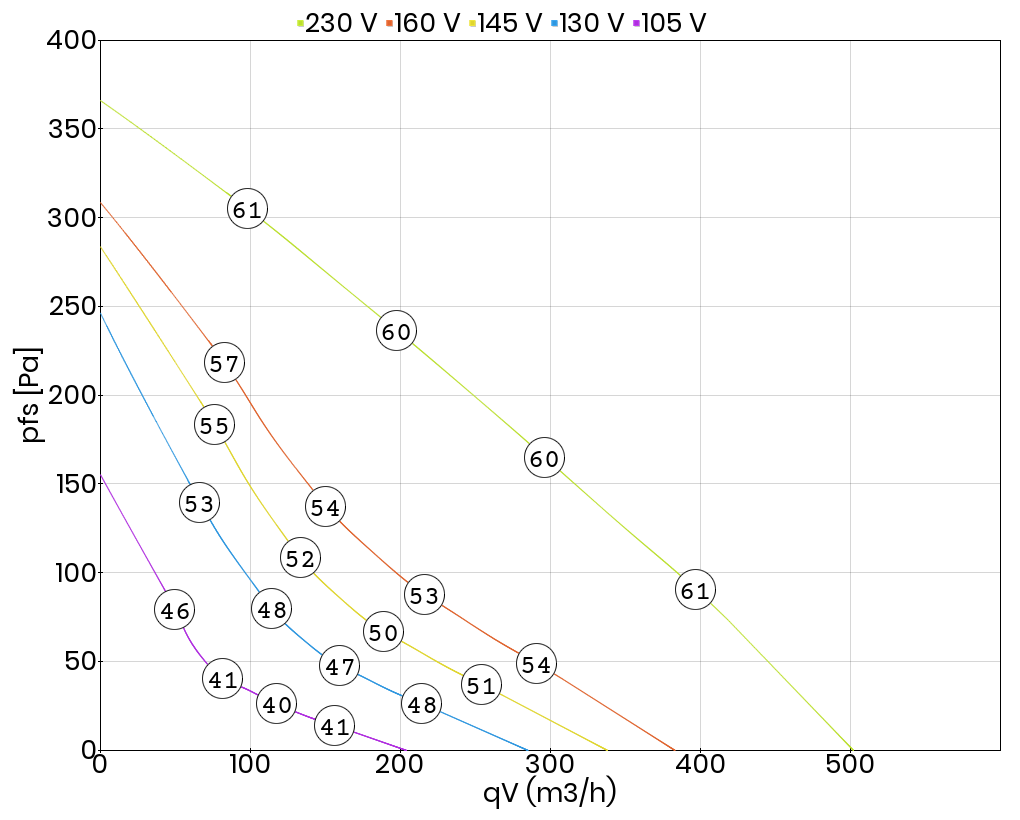

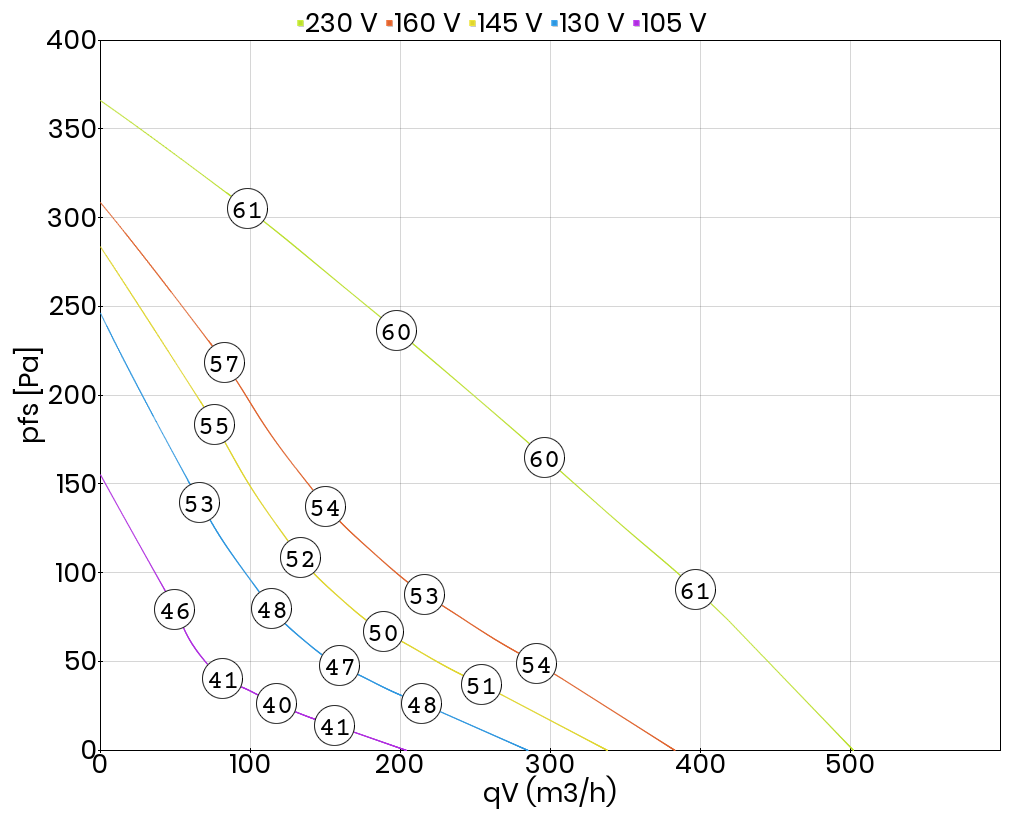

Charakterystyka

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji D (swobodny wlot, podłączenie kanału na wylocie), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wlocie wentylatora LWA5 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wylocie wentylatora LWA6 i przez obudowę LWA2, zgodnie z normami PN-EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzorów.
  • LWA6 = LWA5 + 6 dB
  • LWA2 = LWA5 - 11 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 230
Częstotliwość [Hz] 50
Moc znamionowa (pobór) [kW] 0,060
Prąd znamionowy [A] 0,26
Obroty [min⁻¹] 2465
Maks. temp. medium [°C] 70
Klasa szczelności silnika IP44
Rodzaj silnika z wirującą obudową (AC)
Kondensator [μF] 2,0
Stosunek prądu rozruchowego do znamionowego 1,1
Regulacja tyrystorowa (bezstopniowa) tak
Regulacja transformatorowa (stopniowa) tak
Regulacja przetwornicą częstotliwości nie
Izolacja akustyczna tak
Łopatki wirnika do tyłu
Wersja EX nie
Odporność na wysokie temperatury nie
Chemoodporność nie
Schemat podłączeniowy 01.009
Masa [kg] 14,0
