UNOR 80-500-G.6FF 400V Gen3

UNOR 80-500-G.6FF 400V Gen3

F15-50019

Cechy główne
  • Zasilanie [V] : 400
  • Częstotliwość [Hz] : 50/60
  • Moc znamionowa (pobór) [kW] : 2,69
  • Obroty [min⁻¹] : 1800
  • Prąd znamionowy [A] : 4,15
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Wentylatory UNO/UNOR znajdują zastosowanie w instalacjach, w których wymagane jest przetłaczanie małych i średnich objętości powietrza.
Można je stosować m.in. w instalacjach wentylacyjnych (nawiewnych lub wywiewnych) mieszkań, domów towarowych, supermarketów, wiat warsztatowych, basenów, garaży.

Obudowa

Konstrukcję obudowy stanowi rama wykonana z dwukomorowych profili aluminiowych, łączonych plastikowymi narożnikami oraz zdejmowanych paneli, wykonanych z galwanizowanej blachy stalowej, izolowanych 20 mm warstwą niepalnej i tłumiącej dźwięki wełny szklanej. Wentylator dostarczany jest ze zdjętym panelem naprzeciwko wirnika i dyszy wlotowej. Konfigurację tę można zmodyfikować stosowanie do potrzeb poprzez przełożenie innego panelu.

Wirnik

Koło wirnikowe wysokiej sprawności, z łopatkami wygiętymi do tyłu, wykonane jest z aluminium. Osadzane jest bezpośrednio na obudowie silnika. Zespół wirnik-silnik wyważany jest statycznie i dynamicznie, zgodnie z normą DIN ISO 1940 w klasie G 2.5.

Podłączenie elektryczne

Przyłącze elektryczne wyprowadzone jest na listwę zaciskową silnika.
Wentylatory powinny zostać podłączone zgodnie z załączonym schematem oraz zgodnie z obowiązującymi przepisami bezpieczeństwa.

Silnik

Napęd wentylatorów stanowi energooszczędny silnik EC (komutowany elektronicznie) z wirującą obudową, wykonany w klasie szczelności IP54.
Silnik charakteryzuje się bardzo wysoką sprawnością, niewielkimi rozmiarami i wyjątkowo cichą pracą. Nie wymaga konserwacji.
Wbudowany, inteligentny układ sterujący umożliwia płynną regulację obrotów wentylatora oraz wiele funkcji dodatkowych, np. regulację ciśnienia, wydajności lub sterowanie jakością powietrza.

Zabezpieczenie termiczne silnika

Stan wbudowanego zabezpieczenia termicznego silnika sygnalizowany jest przez przekaźnik alarmowy.

Status ErP

Wentylator nie podlega Dyrektywie ErP (2009/125/WE).

Charakterystyka

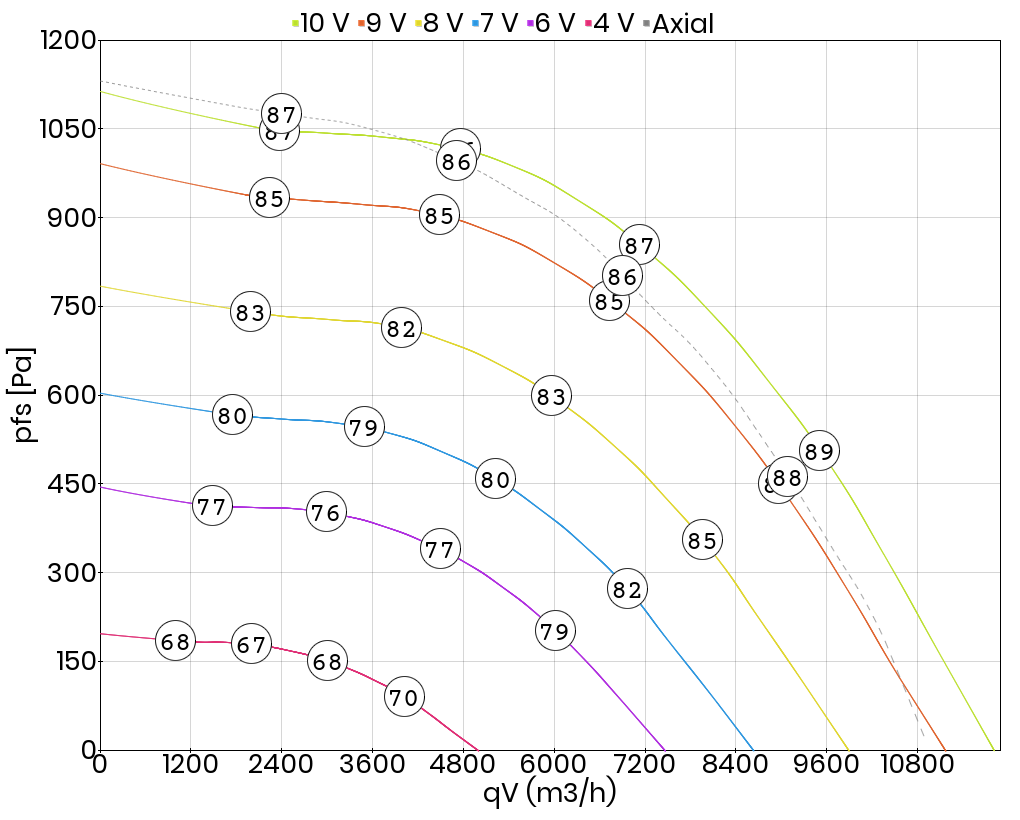

Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN EN ISO 5801 dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C.
Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.

Akustyka

Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem).
Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 i przez obudowę LWA2, zgodnie z normami PN-EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzorów.
  • LWA2 = LWA6 - 17 dB
  • LWA5 = LWA6 - 4 dB
Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.

Zasilanie [V] 400
Częstotliwość [Hz] 50/60
Moc znamionowa (pobór) [kW] 2,69
Obroty [min⁻¹] 1800
Prąd znamionowy [A] 4,15
Maks. temp. medium [°C] 60
Klasa szczelności silnika IP54
Rodzaj silnika z komutacją elektroniczną (EC)
Izolacja akustyczna tak
Łopatki wirnika do tyłu
Regulacja obrotów sygnałem 0-10 V

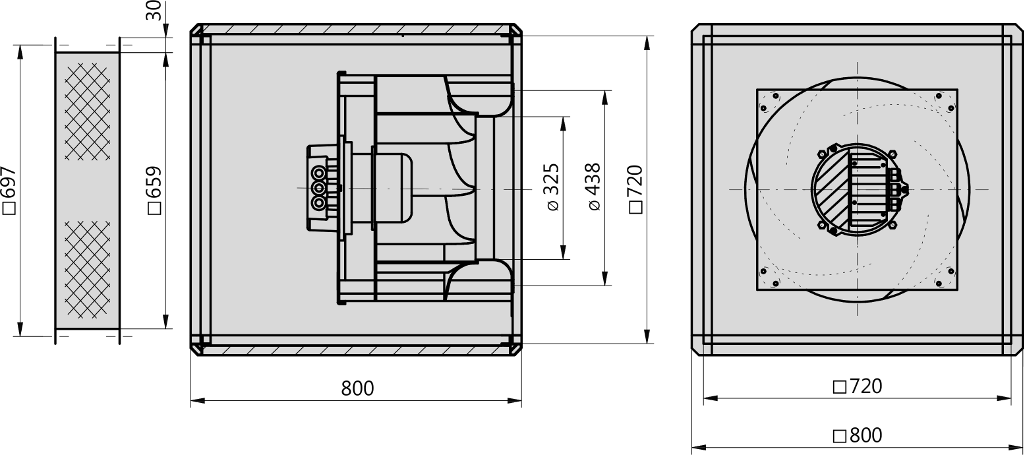

Schemat podłączeniowy 01.452
Masa [kg] 82,0
