Cechy główne
- Zasilanie [V] : 400
- Częstotliwość [Hz] : 50
- Moc znamionowa (pobór) [kW] : 1,320
- Obroty [min⁻¹] : 1395
- Prąd znamionowy [A] : 2,88

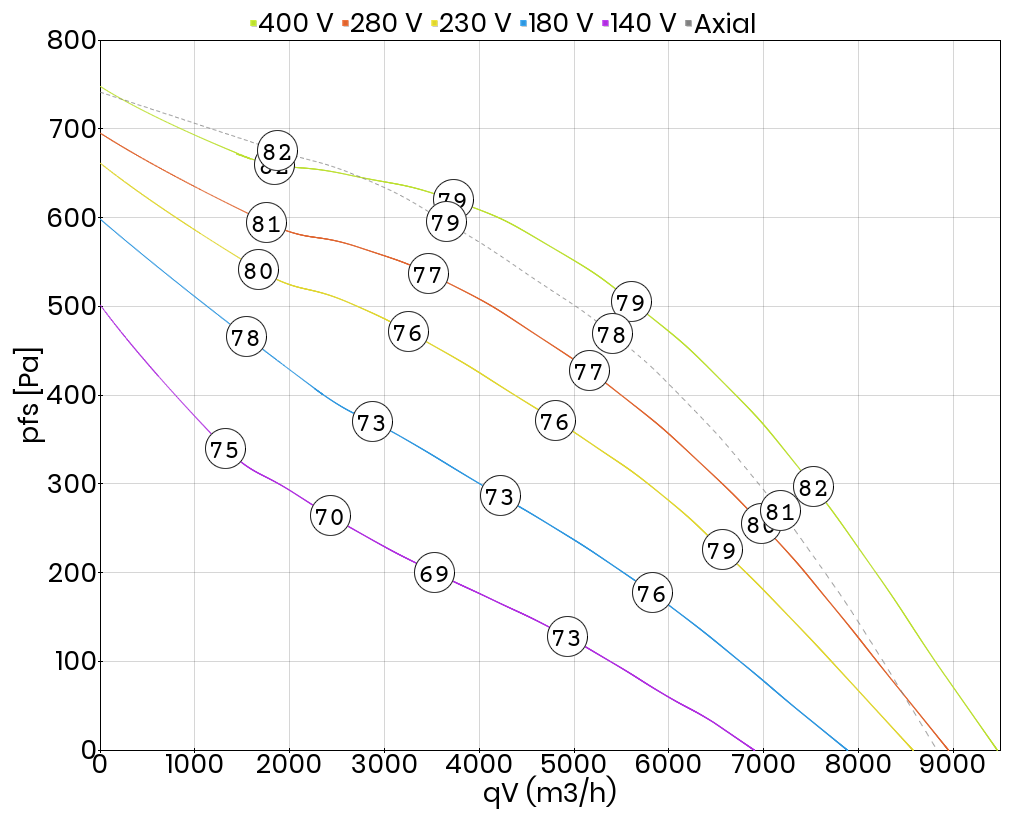

Charakterystyka
Charakterystyka wyznaczona na stanowisku badawczym, zgodnie z normą DIN ISO EN 5801 dla sposobu montażu wentylatora w pozycji A (swobodny wlot, swobodny wylot), odnosi się do gęstości powietrza 1,2 kg/m³ i temperatury 20°C. Krzywe ilustrują zmiany ciśnienia statycznego ∆pfa w funkcji przepływu powietrza.
Akustyka
Na charakterystyce podano poziom mocy akustycznej, według krzywej A, na wylocie wentylatora LWA6 (liczby otoczone kółkiem) przy przepływie promieniowym.
Poziom mocy akustycznej na wylocie wentylatora LWA6 (przepływ osiowy) można wyznaczyć na podstawie zależności: Skorygowany krzywą A poziom mocy akustycznej na wlocie wentylatora LWA5 i przez obudowę LWA2, zgodnie z normami DIN EN ISO 3745 oraz ISO 13347-3, można wyznaczyć na podstawie wzoru. Ważony poziom ciśnienia akustycznego LpA, w danej odległości, można wyznaczyć tylko w przybliżeniu, gdyż wpływ warunków otoczenia może prowadzić do znacznych błędów.
Poziom mocy akustycznej na wylocie wentylatora LWA6 (przepływ osiowy) można wyznaczyć na podstawie zależności:
- LWA6 (przepływ osiowy) = LWA6 - 2
- LWA5 = LWA6 - 4
- LWA2 = LWA6 - 17
| Wartość korekty: ΔLWOkt [dB] | fM [Hz] | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| LWA5 [dB(A)] - wlot | -8 | -7 | -7 | -7 | -8 | -13 | -15 |
| LWA8 [dB(A)] - wylot | -8 | -7 | -7 | -6 | -9 | -14 | -15 |
