IM 1500 P (3R - 60/40)

IM 1500 P (3R - 60/40)

AIRCOR43515

Cechy główne
  • Wydajność powietrza [m³/h] : 2480,00/2157,60/1860,00/1537,60/1240,00
  • Poziom dźwięku (5m) [dB(A)] : 56,00/50,40/45,36/40,32/36,40
  • Montaż : poziomy i pionowy
  • Masa [kg] : 63,00
Zapytaj o cenę

  • (+48) 606 955 254
    (+48) 600 032 703
    (+48) 600 149 021

    Aleje Jerozolimskie 200
    02-486 Warszawa
    (+48) 22 720 67 73
    biuro@rosenberg.pl

  • ul. Zwierzyniecka 10 lok. 1
    15-333 Białystok
    (+48) 600 605 920
    bialystok@rosenberg.pl

  • ul. Gdańska 123 lok. 2
    85-022 Bydgoszcz
    (+48) 600 009 386
    bydgoszcz@rosenberg.pl

    Plac Kaszubski 8 (pok. 311)
    81-350 Gdynia
    (+48) 600 009 386
    gdynia@rosenberg.pl

  • ul. Młyńska 5/9
    61-729 Poznań
    (+48) 600 149 443
    poznan@rosenberg.pl

  • ul. Stanisławowska 47
    54-611 Wrocław
    (+48) 600 484 084
    wroclaw@rosenberg.pl

  • ul. Królewska 65A/1
    30-081 Kraków
    (+48) 600 032 220
    krakow@rosenberg.pl

    ul. Czerwińskiego 6 (pok. 207)
    40-123 Katowice
    (+48) 600 032 220
    katowice@rosenberg.pl

  • Plac Wolności 13 (lok. 2)
    35-073 Rzeszów
    (+48) 600 605 920
    rzeszow@rosenberg.pl

Właściwości i wykonanie

Kurtyna powietrzna z typoszeregu INVISAIR, w wersji z nagrzewnicą wodną, trzyrzędową.
Stanowi idealne rozwiązanie do montażu wewnętrz kolumny lub przegrody. Znajduje zastosowanie w średnich i dużych lokalach, z dużym natężeniem ruchu.
Maksymalny zasięg kurtyny zależy od warunków jej pracy. W przypadku wątpliwości prosimy o kontakt.

Obudowa

Obudowa kurtyny wykonana jako samonośna, z galwanizowanej blachy stalowej, malowana proszkowo (na bazie żywic epoksydowo-poliestrowych) na kolor RAL 9016.
Inne kolory z palety RAL dostępne są na zamówienie.

Wentylatory

Zastosowane dwuwlotowe wentylatory promieniowe przystosowane są do pięciostopniowej regulacji wydajności. Silniki wentylatorów zabezpieczone są przed przegrzaniem.

Dysza wlotowa i wylotowa

Dysze (wlotowa i wylotowa) znajdują się w jednej płaszczyźnie.
Dysza wylotowa, regulowana w zakresie 0-15o, wykonana jest z anodowanych profili aluminiowych.

Uwaga!

Wlot do przegrody lub kolumny musi odbywać się przez odpowiednio zamontowaną kratkę wlotową, o wymiarach odpowiadających wymiarom dyszy wlotowej kurtyny (patrz wymiary). Ze względu na szerokie spektrum możliwych rozwiązań architektonicznych przegród i kolumn, kratka ta nie jest częścią dostawy kurtyny.

Wydajność powietrza [m³/h] 2480,00/2157,60/1860,00/1537,60/1240,00
Częstotliwość [Hz] 50
Poziom dźwięku (5m) [dB(A)] 56,00/50,40/45,36/40,32/36,40
Natężenie prądu [A] 1,88
Moc [kW] 0,424
Napięcie [V] 230
Typ wodna
Montaż poziomy i pionowy
Moc grzewcza [kW] 13,65
Spadek ciśnienia wody [Pa] 6430
Liczba rzędów rurek 3
Przyłącze wodne 3/4"
Masa [kg] 63,00

Bloki CAD/BIM

Katalog

Schemat podłączeniowy

Deklaracja

  • Deklaracja producenta (PDF)Pobierz
  • Deklaracja zgodności (PDF)Pobierz

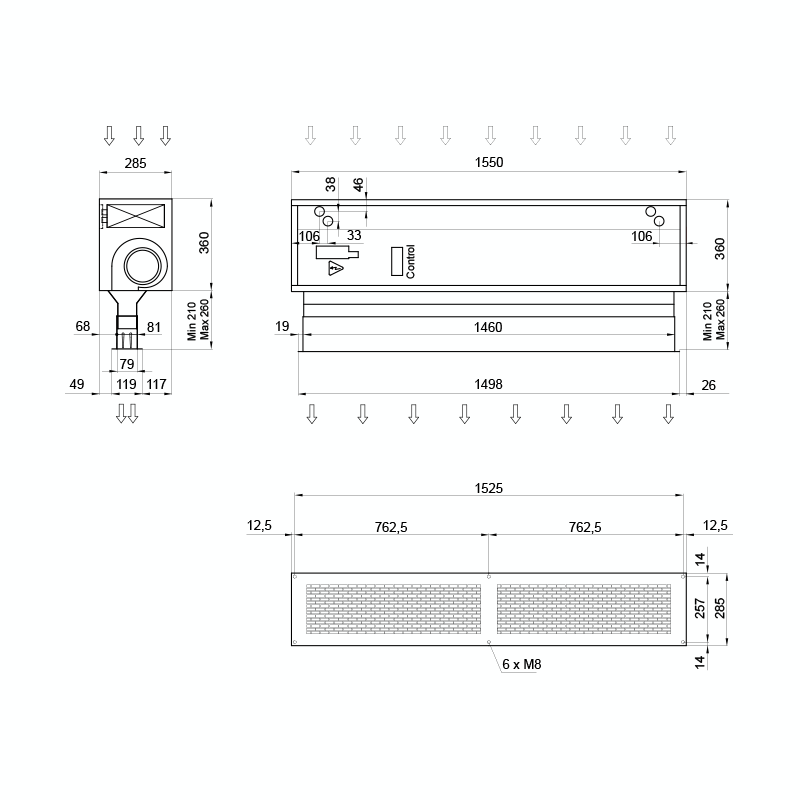

Dane wymiarowe

Gwarancja

  • Ogólne warunki gwarancji (PDF)Pobierz

Instrukcja

Procedury i wytyczne

  • Zakres, wymagania i częstotliwość prac obsługi bieżącej przy urządzeniach produkcji Rosenberg (PDF)Pobierz

Protokoły i formularze

  • Formularz wyboru lokalizacji przyłącza (PDF)Pobierz
  • Protokół z oględzin (PDF)Pobierz
  • Zgłoszenie usterki (PDF)Pobierz
  • Zlecenie usługi serwisowej (PDF)Pobierz
