DAM ECG 1500 E

DAM ECG 1500 E

AIRCOR35630

Cechy główne
  • Wydajność powietrza [m³/h] : 3600/3132/2700/2232/1800
  • Poziom dźwięku (5m) [dB(A)] : 62/55,80/50,22/44,64/40,30
  • Wysokość montażu [m] : 3,0 - 4,2
  • Montaż : poziomy i pionowy
  • Masa [kg] : 74
3.011,00 €
3.703,53 €

Przelicznik

13.709,99 zł
brutto 16.863,28 zł
Ceny wg kursu NBP z dnia 2021-08-03
(1€ = 4,553 zł)

Właściwości i wykonanie

Energooszczędna kurtyna powietrzna z typoszeregu DAM, w wersji z nagrzewnicą elektryczną, trzystopniową.
Znajduje zastosowanie w średnich i dużych lokalach, z dużym natężeniem ruchu.
Maksymalny zasięg kurtyny zależy od warunków jej pracy. W przypadku wątpliwości prosimy o kontakt.

Obudowa

Obudowa kurtyny wykonana jako samonośna, z galwanizowanej blachy stalowej, malowana proszkowo (na bazie żywic epoksydowo-poliestrowych) na kolor RAL 9016.
Inne kolory z palety RAL lub wykonanie ze stali nierdzewnej, dostępne są na zamówienie.

Wentylatory

Zastosowane dwuwlotowe wentylatory promieniowe napędzane są energooszczędnymi silnikami komutowanymi elektronicznie, przystosowanymi do bezstopniowej regulacji wydajności. Silniki wentylatorów zabezpieczone są przed przegrzaniem.

Dysza wlotowa

Dysza wlotowa umieszczona jest bezpośrednio za panelem frontowym.

Dysza wylotowa

Dysza wylotowa, regulowana w zakresie 0-15o, wykonana jest z anodowanych profili aluminiowych.

Cechy szczególne

Możliwość umieszczenia na panelu frontowym logo lub innego wzoru dekoracyjnego.

Wydajność powietrza [m³/h] 3600/3132/2700/2232/1800
Częstotliwość [Hz] 50
Zasilanie wentylatorów [V] 230
Poziom dźwięku (5m) [dB(A)] 62/55,80/50,22/44,64/40,30
Typ elektryczna
Wysokość montażu [m] 3,0 - 4,2
Montaż poziomy i pionowy
Moc grzewcza [kW] 7,5/15/22,5
Liczba stopni mocy 3
Pobór prądu wentylatorów [A] 2,60
Pobór mocy wentylatorów [kW] 0,300
Zasilanie nagrzewnicy [V] 400
Masa [kg] 74

Bloki CAD/BIM

Katalog

Schemat podłączeniowy

  • CE-5AW-IR (moc grzewcza<=27kW) (PNG)Pobierz

Deklaracja

  • Deklaracja Producenta (PDF)Pobierz
  • Deklaracja Zgodności (PDF)Pobierz

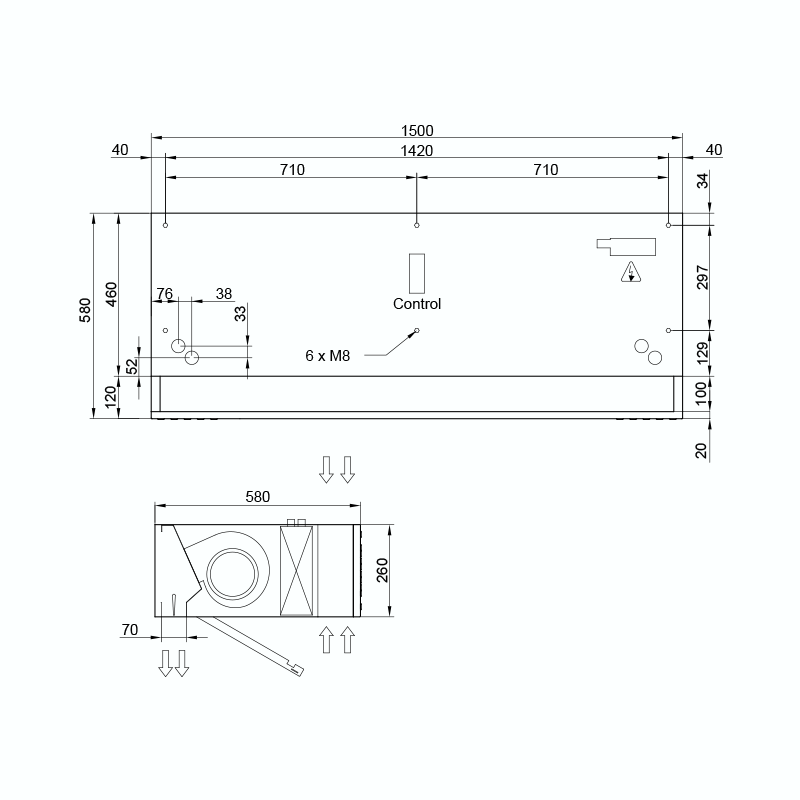

Dane wymiarowe
